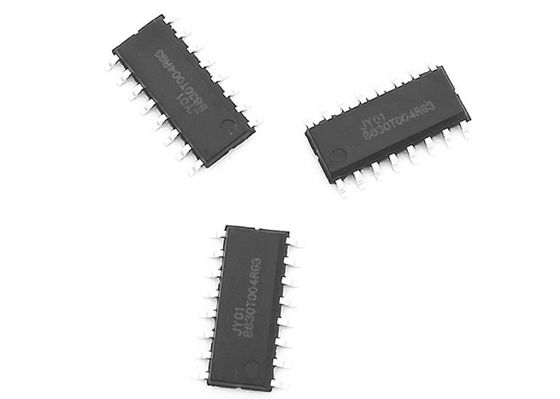

Регулятор Jy01 Bldc

водитель IC JY01 мотора dc 3 участков безщеточный

Особенности JY01

JY01 особенный конструированный контроль IC для безщеточного водителя мотора DC, приложенный к мотору датчика BLDC Hall или sensorless мотор BLDC, свое легкое к применению, периферийная цепь прост, низкие цены, modewith малошумное, высокая эффективность привода SPWM, стабилизированное качество и профессиональная служба технической поддержки, JY01 быстро была одобрена много электронных инженеров.

JY01 широко было использовано в много полей, как:
безщеточный вентилятор DC, безщеточный насос DC, газонокосилка, скутер, сбалансированный автомобиль, робот, научные приборы и оборудование, автоматический насос для подачи топлива, электрическое Windows, электрическая регулировка места, вентилятор кондиционирования воздуха, электрическая регулировка зеркала заднего вида, как бытовые техники как пылесосы, кондиционирование воздуха, паяя оборудование, лидирующие игрушки детей, модельные воздушные судн, модельные автомобили, модель, etc.; Оно также широко было использован в handheld инструментах как шлифовальные станки, сверла руки, гравировальные станки, электрические отвертки, etc


2: Характеристики

Напряжение тока деятельности: 4,5 v-5.5 v.

Работая температура: -40-85 ℃
Режим привода: SPWM
Режим привода Daul: С senor Hall или sensorless
Приспособительный мотор: отсутствие мотора залы/мотора залы.
Управляя контроль: положительный/недостаток
Мягкий обращать: Да
Сигнал скорости: Да
Предохранение от перегрузки: Да
Настоящий короткозамкнутый виток: Да
Постоянн настоящий привод: Да
Преграждать защиту: Да
Мягкое начало: да
Особенная технология: Функция начала безопасности условия JYKJ полная
Регулировка скорости: линейный
Мягкий период начала: 1 s, 3 s, 10S опционное

Упаковка SOP16

JY01 интегрировано 2 в 1 контроле IC для Hall или sensorless безщеточного мотора DC, которому делает его очень легкий к
применение в пользе, пожалуйста внимании оплаты перед расчетом цепи и применении.

1: JY01 для водителя мотора датчика Hall, соединяют Pin 1 с Vss или соединяют силу промежутка времени 5V дальше, JY01 будут управлять как путь Hall.
2: JY01 для водителя мотора Sensorless, предложения 0.1V -4V к Pin 1, JY01 будет управлять как путь Sensorless.
Pin 1 многофункциональный штырь, там 3 рабочих государства:
1: JY01 в установках применения когда сила дальше.
2: Этот штырь включает штырь контроля под путем Hall, высокопоставленное напряжение тока нормальный привод, низкоуровневое напряжение тока
запрещать-привод (никакой выход)
3: Этот штырь штырь регулировки вращающего момента начала под путем Sensorless, рядом напряжения тока: 0.1V-2V.
Пожалуйста подтвердите государство применения JY01 перед дизайном.

РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JY01 IC ДЛЯ ПОЛУЧЕНИЯ БОЛЕЕ ПОДРОБНОЙ ИНФОРМАЦИИ
 JY01_V3.5_2018-English.pdf
