Периферийная цепь отлаживая водителя IC мотора SPWM Sensorless BLDC

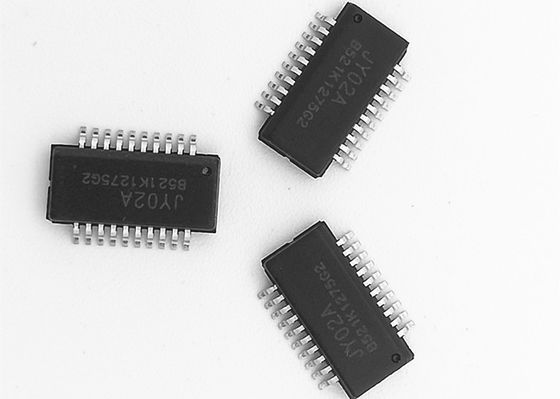

Безщеточный микроконтроллер IC JY02A мотора dc особенный для sensorless водителя мотора BLDC


JY02A ASIC для sensorless безщеточного мотора DC, с простой периферийной цепью, идеальной функцией, компактным размером, простой отладкой (почти не не отлаживать), высокой эффективностью привода, гибким применением, широко применением, etc.
JY02A чистое применение IC оборудования, которое разрешает тревогу записи программ. JY02A внутренне твердеет различные sensorless безщеточные управляемые схемы привода мотора DC, как приспособительная цепь начала, цепь компенсации силы, цепь коррекции значения q, коррекция фактора силы, цепь обнаружения участка, цепь двухнаправленной деятельности расшифровывая, цепь предохранения от запертый-ротора, задняя цепь обнаружения электродвигательной силы, настоящее обнаружение & управляемая схема, обнаружение напряжения тока & цепь защиты, etc., после очень немногого количества внешней компонентной регулировки, могут управлять различным sensorless безщеточным мотором DC, JY02A имеет некоторую нагрузк-начиная возможность, которую очень важна в большей части applications.JY02A можно приложить к трехфазному мотору DC безщеточному с соединением «y» и «треугольника».

Применения:

подметая роботы, автомобильные водяные помпы, стен-повешенные насосы циркуляции боилера, домашние насосы подкачки, генераторы кислорода, различные вентиляторы/воздуходувки, электрические отвертки, электрические занавесы, автоматические двери, гидравлические масляные насосы, высокие пневматические насосы давления, автомобильные компрессоры кондиционирования воздуха, компрессор DC безщеточный, вагонетка AGV, различное снабжение линейных и петли сортируя оборудование, газонокосилку, спрейер, подводный пропеллер, etc.

Функциональные характеристики:
☆Working напряжение тока: температура 4,5 v-5.5 v. ☆Working: -55-125 ℃
☆Drive режим: Мотор SPWM ☆Adaptive: Мотор Sensorless BLDC
управление ☆Direction: Обращать ☆Soft CW/CCW: Да
☆Speed сигнал: Да предохранение от ☆Overload: Да
☆Current короткозамкнутый виток: Да ☆Constant настоящий привод: Да
☆Blocking защита: Да ☆Starting регулировка вращающего момента: Да
начало ☆Soft: Да ☆Special технология: Функция начала безопасности условия JYKJ полная
☆Speed регулировка: линейная функция самоприспосабливания ☆EAI



Режим и параметры привода JY02A:

1: Выход привода PWM участка UH/VH/WH верхний, сигнал коммутирования привода участка UL/VL/WL нижний
выход, этот режим привода экономический путь уменьшить цены оборудования, особенно внутри
применение высоковольтных и высокомощных водителей мотора. верхний режим выхода привода PWM
больше более легкой цепь и более высокой стабильности чем нижний режим выхода привода PWM.

2: Частота PWM JY02A 13KHz, которое не только учитывает всестороннее
коэффициент эффективности и шума, но также увеличивает силу и уменьшает расход энергии
схемы возбуждения. Вращающий момент мотора выше чем это из 20KHz под этими же
электропитание.

ИМП ульс JY02A
Пожалуйста примите примечание которое выход JY02A один сигнал ИМПа ульс во время коммутировать мотора BLDC
участок каждый раз. Он значит JY02A для произведения одного ИМПа ульс когда поворот мотора круг. Для
пример как следование схематической диаграммы: свой внутренний ротор, мотор поляка 2 паров, она значит
мотору нужно коммутировать участок для 6 раз для каждого круга, поэтому JY02A выведет наружу 6 ИМПов ульс по каждому
мотор круглый


РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JY02A

JY02A_V2_20180530-English.pdf
