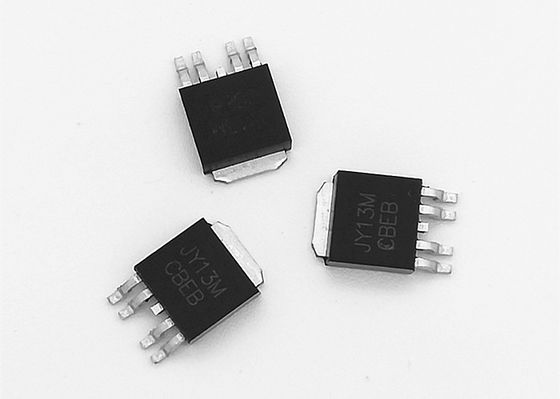

JY13M n и MOSFET канала 40V p для водителя мотора BLDC
ОБЩЕЕ ОПИСАНИЕ
JY13M транзисторы поля силы режима повышения логики канала n и p
Что может обеспечить превосходный RDS (ДАЛЬШЕ) и низкую обязанность ворот. Комплементарное
MOSFETs могут быть использованы в H-мосте, инверторах и других применениях.
ОСОБЕННОСТИ
| Прибор | VBR (DSS) | RDS (ДАЛЬШЕ) МАКС TJ =25ºC | Пакет |
| N-канал | 40V | <30m>GS=10V, ID=12A | TO252-4L |
| <40m>GS=4.5V, ID=8A | |||
| P-канал | -40V | <45m>GS=-10V, ID=-12A | |
| <66m>GS=-4.5V, ID=-8A |
●Низкая входная емкость
●Быстрая переключая скорость
Абсолютный максимум оценок (Ta=25ºC если не указано иное)
| Параметр | Символ | Канал n | Канал p | Блок | |
| Стеките напряжение тока источника | VDSS | 40 | -40 | V | |
| Напряжение тока источника ворот | VDSS | ±20 | ±20 | ||
| Непрерывный Стеките настоящее |
Ta=25ºC | ID | 12 | -12 | |
| Ta=100ºC | 12 | -12 | |||
| Пульсированное течение стока | IDM | 30 | -30 | ||
| Максимальная сила Диссипация |
Ta=25ºC | PD | 2 | W | |
| Ta=70ºC | 1,3 | ||||
| Соединение и хранение Диапазон температур |
TJ TSTG | -55 до 150 | ºC | ||
| Термальное сопротивление Соединение к окружающему |
RθJA | 10s | 25 | ºC/W | |
| Устойчивый | 60 | ||||
| Термальное сопротивление Соединение, который нужно покрывать |
RθJC | 5,5 | 5 | ºC/W |
Электрические характеристики (Ta=25ºC если не указано иное)
| Символ | Параметр | Условия | Минута | Тип | Макс | Блок | |
| Статический | |||||||
| VGS (th) | Порог ворот Напряжение тока |
VDS =VGS, ID =250UA | N-Ch | 1,7 | 2,5 | 3,0 | V |
| VDS =VGS, ID =-250UA | P-Ch | -1,7 | -2 | -3,0 | |||
| IGSS | Утечка ворот Настоящий |
VDS =0V, VGS =±20V | N-Ch | ±100 | nA | ||
| P-Ch | ±100 | ||||||
| IDSS | Нул напряжений тока ворот Стеките настоящее |
VDS =40V, VGS =0V | N-Ch | 1 | uA | ||
| VDS =-40V, VGS =0V | P-Ch | -1 | |||||
| ID (ДАЛЬШЕ) | Сток На-государства Настоящий |
VDS =5V, VGS =10V | N-Ch | 30 | |||
| VDS =-5V, VGS =-10V | P-Ch | -30 | |||||
| RDS (ДАЛЬШЕ) | Сток-источник На-государство Сопротивление |
VGS =10V, ID =12A | N-Ch | 24 | 30 | mΩ | |
| VGS =-10V, ID =-12A | P-Ch | 36 | 45 | ||||
| VGS =4.5V, ID =8A | N-Ch | 31 | 40 | ||||
| VGS =-4.5V, ID =-8A | P-Ch | 51 | 66 | ||||
| VSD | Диод передний Напряжение тока |
=1.0A, VGS =0V | N-Ch | 0,76 | 1,0 | V | |
| =-1.0A, VGS =0V | P-Ch | -0,76 | -1,0 |
