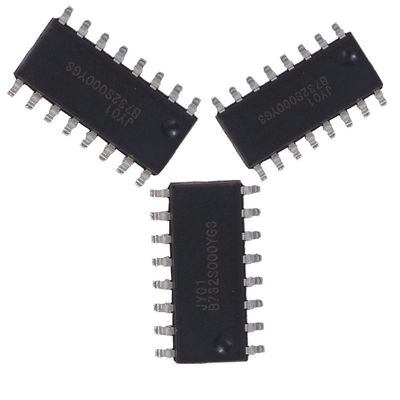

JY01 3 водитель IC мотора Sensorless BLDC датчика Hall участка

Безщеточное управление мотора IC DC JY01 для датчика Hall или мотора Sensorless BLDC

Особенности JY01

JY01 особенный конструированный контроль IC для безщеточного водителя мотора DC, приложенный к мотору датчика BLDC Hall или sensorless мотор BLDC, свое легкое к применению, периферийная цепь прост, низкие цены, режим с малошумным, высокая эффективность привода SPWM, стабилизированное качество и профессиональная служба технической поддержки, JY01 быстро была одобрена много электронных инженеров.

JY01 широко было использовано в много полей, как: безщеточный вентилятор DC, безщеточный насос DC, газонокосилка, скутер, сбалансированный автомобиль, робот, научные приборы и оборудование, автоматический насос для подачи топлива, электрическое Windows, электрическая регулировка места, вентилятор кондиционирования воздуха, электрическая регулировка зеркала заднего вида, как бытовые техники как пылесосы, кондиционирование воздуха, паяя оборудование, лидирующие игрушки детей, модельные воздушные судн, модельные автомобили, модель, etc.; Оно также широко было использован в handheld инструментах как шлифовальные станки, сверла руки, гравировальные станки, электрические отвертки, etc

Характеристики

Напряжение тока деятельности: 4,5 v-5.5 v.
Работая температура: -40-85 ℃
Режим привода: SPWM
Режим привода Daul: С senor Hall или sensorless
Приспособительный мотор: отсутствие мотора залы/мотора залы.
Управляя контроль: положительный/недостаток
Мягкий обращать: Да
Сигнал скорости: Да
Предохранение от перегрузки: Да
Настоящий короткозамкнутый виток: Да
Постоянн настоящий привод: Да
Преграждать защиту: Да
Мягкое начало: да
Особенная технология: Функция начала безопасности условия JYKJ полная
Регулировка скорости: линейный
Мягкий период начала: 1 s, 3 s, 10S опционное

JY01 интегрировано 2 в 1 контроле IC для Hall или sensorless безщеточного мотора DC, которому делает его очень легкий к
применение в пользе, пожалуйста внимании оплаты перед расчетом цепи и применении.
1: JY01 для водителя мотора датчика Hall, соединяют Pin 1 с Vss или соединяют силу промежутка времени 5V дальше, JY01 будут управлять как путь Hall.
2: JY01 для водителя мотора Sensorless, предложения 0.1V -4V к Pin 1, JY01 будет управлять как путь Sensorless.
Pin 1 многофункциональный штырь, там 3 рабочих государства:
1: JY01 в установках применения когда сила дальше.
2: Этот штырь включает штырь контроля под путем Hall, высокопоставленное напряжение тока нормальный привод, низкоуровневое напряжение тока
запрещать-привод (никакой выход)
3: Этот штырь штырь регулировки вращающего момента начала под путем Sensorless, рядом напряжения тока: 0.1V-2V.
Пожалуйста подтвердите государство применения JY01 перед дизайном.

a) Установка вращающего момента начала: Установка вращающего момента начала имеет значение для sensoless начала мотора,
Вращающий момент начала связан с представлением мотора. мотор не начнет или крепко не начнет если
вращающий момент начала небольшой, мотор трясет или обращающ если вращающий момент начала слишком высок.
Начальная отладка применения согласно нагрузке мотора, следовать шагами как следовать:
i.Connect потенциометр 20K до 0 v и 5 v, средний штырь соединяются со штырем JY01 IC i.
ii. Отрегулируйте потенциометр до 0 v (вращающий момент 0 начала) когда сила дальше.
III. Сигнал скорости на вводе регулированный к штырю VR от 0V к 5V, и проверить начало мотора или не
iv. Если мотор не может начать или начать анормалное, то смогите добавить значение потенциометра до 0,1 v после этого
раздел III повторения, если мотор все еще не начать, тогда не добавить к 0.2V/0.3V/0.4V потенциометра и
повторите раздел III до начала мотора.
v.If мотор обращая когда начало, оно значит вращающий момент начала высок, оно должно уменьшить начало
вращающий момент для нормального начала, в противном случае обращать долгого времени повредит мотор и MOSFET.
b) Предохранение от перегрузки и настоящая пробуя установка сопротивления: JY01 имеет идеальную перегрузку
функция защиты, оно имеет предохранение от перегрузки и анормалную настоящую функцию защиты
когда настоящее пробуя значение r резистора правильный набор. Когда напряжение тока штыря встретить к
0.1V, контроль перегрузки начнет, и поворачивает к постоянн настоящему положению дел, течению привода не будет
изменение, отсутствие дела напряжение тока VR получая более высоко или более низкое и нагрузка получая большой или
. В этом государстве, JY01 будет держать предложить постоянн силу привода поехать на автомобиле. если напряжение тока штыря
встреча к 0.2V или больше, воля защиты активировала в 4,5 μs.
Метод выбора значения r
Формула i значения r = 0.1/R
Я: значение постоянн настоящего (блок: Amp)
0,1: JY01 напряжение тока штыря
R: настоящее сопротивление предела (блок: Ом)
Например: работа настоящая: 3A, установило течение безопасности постоянн на 5A, когда настоящее
встреча к 5A или больше, программа будет держать течение на 5A.so согласно формуле
I=0.1/R, ом R=0.1/5=0.02, поэтому перегружают защиту и настоящий пробуя резистор силы
должно быть mOhm 20
c) Преграждать защиту: преграждая воля защиты активировали и выход стопа если мотор не
нормальный начала в 3 во-вторых, уменьшает напряжение тока VR до 0 для того чтобы прекратить защиту, поднимает напряжение тока VR
перезагрузить мотор.
