12mm Sensorless 3 водитель Ic мотора Bldc 3 участков

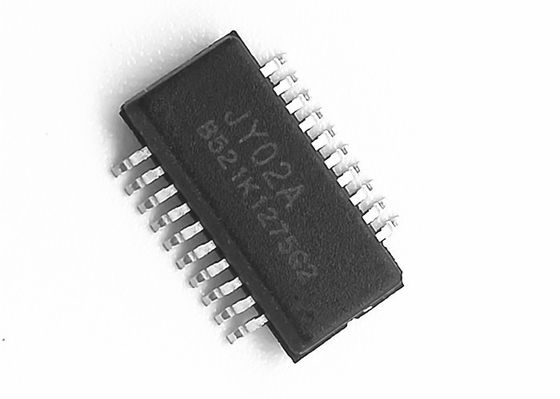

Управление мотора IC DC JY02A sensorless безщеточное


JY02A ASIC для sensorless безщеточного мотора DC, с простой периферийной цепью, идеальной функцией, компактным размером, простой отладкой (почти не не отлаживать), высокой эффективностью привода, гибким применением, широко применением, etc.
JY02A чистое применение IC оборудования, которое разрешает тревогу записи программ. JY02A внутренне твердеет различные sensorless безщеточные управляемые схемы привода мотора DC, как приспособительная цепь начала, цепь компенсации силы, цепь коррекции значения q, коррекция фактора силы, цепь обнаружения участка, цепь двухнаправленной деятельности расшифровывая, цепь предохранения от запертый-ротора, задняя цепь обнаружения электродвигательной силы, настоящее обнаружение & управляемая схема, обнаружение напряжения тока & цепь защиты, etc., после очень немногого количества внешней компонентной регулировки, могут управлять различным sensorless безщеточным мотором DC, JY02A имеют некоторую нагрузк-начиная возможность, которая очень важна в большинств применениях.

JY02A можно приложить к трехфазному мотору DC безщеточному с соединением «y» и «треугольника».
Применения: подметая роботы, автомобильные водяные помпы, стен-повешенные насосы циркуляции боилера, домашние насосы подкачки, генераторы кислорода, различные вентиляторы/воздуходувки, электрические отвертки, электрические занавесы, автоматические двери, гидравлические масляные насосы, высокие пневматические насосы давления, автомобильные компрессоры кондиционирования воздуха, компрессор DC безщеточный, вагонетка AGV, различное снабжение линейных и петли сортируя оборудование, газонокосилку, спрейер, подводный пропеллер, etc.

Функциональные характеристики:
☆Working напряжение тока: температура 4,5 v-5.5 v. ☆Working: -55-125 ℃
☆Drive режим: Мотор SPWM ☆Adaptive: Мотор Sensorless BLDC
управление ☆Direction: Обращать ☆Soft CW/CCW: Да
☆Speed сигнал: Да предохранение от ☆Overload: Да
☆Current короткозамкнутый виток: Да ☆Constant настоящий привод: Да
☆Blocking защита: Да ☆Starting регулировка вращающего момента: Да
начало ☆Soft: Да ☆Special технология: Функция начала безопасности условия JYKJ полная
☆Speed регулировка: линейная функция самоприспосабливания ☆EAI


ПРИМЕЧАНИЕ ФУНКЦИИ ИМЕНИ PIN
1 гавань входного сигнала c обнаружения EMFC BEMF
Подключите после парциального давления участка w, оплатите внимание
выдержать ряд напряжения тока
Скорость 2 VR управляя вводом аналога 0-5V
Значение OV обнаружения напряжения тока 3 VOD: 3.6V, значение LV: 0.8V
GND 0V 4 GND
5 VDD 5V 4.5V--5.5V
6 настоящий сигнал ввода обратной связи по току обнаружения
Сигнал EMF 7 EMF_ON вывел наружу управление EMF регулированное
8 температур TC обнаруживая порт
Защита: над 4.53V
Защита извлекает: под 3.70V
9 QD
Начало вращающего момента
регулировка: 0-2.5V
0--60%
Участка выхода u привода участка 10 UH u привод PWM верхнего верхний вывел наружу 13KHz
11 участка выхода u привода участка UL u выход сигнала коммутирования привода нижнего нижний
Привод участка 12 VH v верхний вывел наружу участок v верхний привод PWM вывел наружу 13KHz
Привод участка 13 VL v нижний вывел наружу выход сигнала коммутирования привода участка v нижний
Участка w выхода привода участка 14 WH w привод PWM верхнего верхний вывел наружу 13KHz
Участка w выхода привода участка 15 WL w выход сигнала коммутирования привода нижнего нижний
Управление h вращения 16 Z/F CW и CCW: вперед/l: Обратный
ИМП ульс скорости 17 m вывел наружу один ИМП ульс в коммутирование
18 терминал EMF BEMF общий
19 гавань входного сигнала a обнаружения EMFA BEMF
Подключите после парциального давления участка u, оплатите внимание
выдержать ряд напряжения тока
20 гавань входного сигнала b обнаружения EMFB BEMF
Подключите после v парциального давления участка, оплатите внимание
выдержать ряд напряжения тока


Режим и параметры привода JY02A:

1: Выход привода PWM участка UH/VH/WH верхний, сигнал коммутирования привода участка UL/VL/WL нижний
выход, этот режим привода экономический путь уменьшить цены оборудования, особенно внутри
применение высоковольтных и высокомощных водителей мотора. верхний режим выхода привода PWM
больше более легкой цепь и более высокой стабильности чем нижний режим выхода привода PWM.
2: Частота PWM JY02A 13KHz, которое не только учитывает всестороннее
коэффициент эффективности и шума, но также увеличивает силу и уменьшает расход энергии
схемы возбуждения. Вращающий момент мотора выше чем это из 20KHz под этими же
электропитание.
ИМП ульс JY02A
Пожалуйста примите примечание которое выход JY02A один сигнал ИМПа ульс во время коммутировать мотора BLDC
участок каждый раз. Он значит JY02A для произведения одного ИМПа ульс когда поворот мотора круг. Для
пример как следование схематической диаграммы: свой внутренний ротор, мотор поляка 2 паров, она значит
мотору нужно коммутировать участок для 6 раз для каждого круга, поэтому JY02A выведет наружу 6 ИМПов ульс по каждому
мотор круглый


Рассмотрение функционального описания и применения
a) Предохранение от перегрузки и настоящий пробуя выбор значения сопротивления:
JY02A имеет относительно полную функцию предохранения от перегрузки. предохранение от перегрузки
и настоящая анормалная функция защиты JY02A примет влияние только под
состояние настоящего пробуя резистора r выбрано как следует. Когда напряжение тока штыря
достигает 0.40mV, начала контроля перегрузки и включается в постоянн настоящее положение дел и
держит управляя настоящую константу. На этом государстве, управляя течение больше не не поднимает с
напряжение тока VR прикалывает, и не увеличит с увеличением нагрузки. В этом государстве,
JY02A будет продолжаться обеспечить постоянную мощность для мотора и держит мотор внутри
нормальное работая государство. Если, то напряжение тока штыря достигает или превышает 90mV, система будет судить
все выходы не позднее 4,5 микросекунды.
Здесь детальный пример как выбрать как следует значение r как следовать:
Формула значения r: Я = 0.04/R
Я: Постоянн настоящее устанавливая значение, блок:
0,04: значение напряжения тока штырь JY02A
R: настоящее ограничиваясь сопротивление, блок: Ом
Например, регулятор с рабочим током 3A, установил постоянн течение на
5A для безопасности, и система держат течение на 5A когда течение достигает или превышает
5A, после формулы я = 0,04 /R, R=0.04/I значение так r = ом 0,04/5=0.008, поэтому
настоящий пробуя резистор должен использовать резистор силы 8 миллиом (настоящего забора
резистор нормально резистор цемента и провод константана)
b) предохранение от запертый-ротора: JY02A имеет функцию автоматического рестарта. Как только идущий мотор
преграженный внешней силой, система автоматически защитит и повторит старт. Если рестарт
неудачный для 10 раз, оно автоматически остановит выход. Отключите силу или
уменьшите напряжение тока штыря VR к 0V для того чтобы открыть защиту. Увеличьте напряжение тока VR
перезагрузить мотор.

c) Обращать Z/F мягкий: Шестнадцатый штырь Z/F JY02A обращая штырь контроля. Этот штырь может быть
соединенный с 5V или GND. JY02A имеет мягкую обращая функцию. Эта функция защищает
MOSFET и мотор в много применений, и улучшают надежность и срок службы,
специфическая деятельность что когда мотор вращает в одном направлении, когда Z/F
изменения уровня напряжения тока, водитель останавливают выход во-первых, мотор вращает свободно до стопа, и
после этого начинает побежать в другом направлении.
d) Обратная связь сигнала скорости FG: JY02A также выводит наружу сигнал ИМПа ульс скорости пока управляющ мотором.
JY02A выведет наружу один ИМП ульс каждый участок коммутируя. Это совершенно отражено в лидирующем
применения. В случае точного управления скоростью, как вентилятор DC безщеточный, насосы DC безщеточные,
etc.,
С обратной связью сигнала скорости, эти функции легки для того чтобы достигнуть, как требуют конюшни
скорость и стабилизированный вращающий момент, и решение регулирования по замкнутому циклу.
e) Порт предохранения от температуры TC: JY02A имеет внешнее соединяет функцию предохранения от температуры.
Применение довольно просто, только необходимы внешнее NTC и резистор, может установить
NTC в месте где потребность была проконтролирована, как MOSFET или мотор. Когда температура
достигает некоторое значение, система автоматически защитит, система повторит старт после
температура вниз к значению безопасности. порекомендованные параметры NTC: NTC 10K3950K,
резистор рассекателя с 10K 1%, согласно этому параметру, температура будет автоматически
защитите когда температура достигает 100 градусов, конечно, вы можете также заменить другое
модели NTC или отрегулировать резистор рассекателя согласно фактическому применению. Значение
резистор достигает значение температуры которое вы хотите защищать.
f) QD начиная регулировку вращающего момента: Путем регулировать напряжение тока терминала QD, начиная вращающий момент может быть
сразу измененный. Ряд регулировки напряжения тока 0V-2.5V, и нормальный мотор начиная вращающий момент
напряжение тока между 0V - 0.8V (начиная вращающий момент как не больше как лучше)
Сводка:
Много факторов влияя на водителя мотора DC безщеточного Hallless, как напряжение тока работы,
скорость, угол коммутирования, нагрузка, индуктивность, EMF задней части, начиная нагрузку, etc., которая повлияют на DC
безщеточное представление привода мотора. Управляя влияние мотора, поэтому больше испытания необходимы к
сделайте идеальную высокую эффективность, стабилизированный водителя мотора DC безщеточный sensorless.
Объявление:
Для того чтобы улучшить представление водителя мотора DC безщеточного sensorless, уменьшите том, уменьшите
продукция и стоимости разработки, JY02A наши второй водитель IC мотора DC безщеточный sensroless который не делает
требуйте внешнего компаратора. JY02A интегрирует все цепи водителя мотора DC безщеточного sensorless
(исключая компонентов силы). Для того чтобы улучшать обслуживание к нашим клиентам, мы предлагаем 3 JY02 типичного
цепи применения для ссылки. Мы будем продолжаться улучшить свое представление согласно применениям рынка.,
фактическая функция IC может отличить немножко введение этой статьи, если вы имеете любые проблемы в
применение, вы можете связаться мы для самой последней информации.
