Подробная информация о продукте:
|
| Напряжение тока Сток-источника: | 100 в | напряжение тока Ворот-источника: | ±20В |
|---|---|---|---|
| Максимальная диссипация силы: | 210W | Пульсированное течение стока: | 395A |
| Высокое напряжение: | да | обратное спасение тела: | да |
| Высокий свет: | регулятор ic мотора bldc для электротранспорта,чип контроллера мотора bldc,безщеточный регулятор ic мотора dc |
||

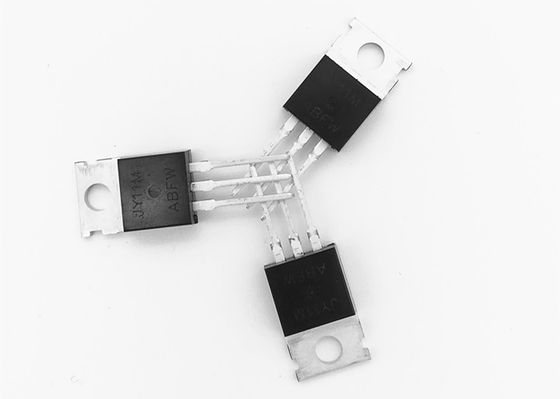

MOSFET силы режима повышения канала JY11M n
ОБЩЕЕ ОПИСАНИЕ
JY11M использует самые последние методы обработки канавы достигнуть высокой клетки
плотность и уменьшает на-сопротивление с высокой повторяющийся оценкой лавины. Эти
особенности совмещают для того чтобы сделать этим дизайном весьма эффективный и надежный прибор для
польза в применении переключения силы и большое разнообразие других применений.
ОСОБЕННОСТИ
●100V/110A, RDS (ДАЛЬШЕ) =6.5MΩ@VGS=10V
●Быстрое переключение и обратное спасение тела
●Полно охарактеризовал напряжение тока и течение лавины
●Превосходный пакет для хорошего тепловыделения
ПРИМЕНЕНИЯ
●Переключая применение
●Крепко переключенные и высокочастотные цепи
●Управление силы для систем инвертора
Абсолютный максимум оценок (Tc=25ºC если не указано иное)
| Символ | Параметр | Предел | Блок | |
| VDS | Напряжение тока Сток-источника | 100 | V | |
| VGS | Напряжение тока Ворот-источника | ± 20 | V | |
| ID | Непрерывный сток Настоящий |
Tc=25ºC | 110 | |
| Tc=100ºC | 82 | |||
| IDM | Пульсированное течение стока | 395 | ||
| PD | Максимальная диссипация силы | 210 | W | |
| TJ TSTG | Работая температура соединения и хранения Ряд |
-55 до +175 | ºC | |
| RθJC | Термальное Сопротивлени-соединение, который нужно покрывать | 0,65 | ºC/W | |
| RθJA | Термальное Сопротивлени-соединение к окружающему | 62 |
Электрические характеристики (Ta=25ºC если не указано иное)
| Символ | Параметр | Условия | Минута | Тип | Макс | Блок |
| Статические характеристики | ||||||
| BVDSS | Сток-источник Пробивное напряжение |
VGS =0V, ID =250UA | 100 | V | ||
| IDSS | Нул напряжений тока ворот Стеките настоящее |
VDS =100V, VGS =0V | 1 | uA | ||
| IGSS | Утечка Ворот-тела Настоящий |
=± 20V VGS, VDS =0V | ± 100 | nA | ||
| VGS (th) | Порог ворот Напряжение тока |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
| RDS (ДАЛЬШЕ) | Сток-источник сопротивление На-государства |
VGS =10V, ID =40A | 6,5 | mΩ | ||
| gFS | Передний Transconductance |
VDS =50V, ID =40A | 100 | S |
