| МОК: | 1 набор |
| цена: | negotiable |
| стандартная упаковка: | КОРОБКА ПЭ БАГ+ |
| Срок доставки: | 5-10 дней |
| способ оплаты: | Т/Т, Л/К, ПайПал |
| Пропускная способность: | 1000сец/дай |

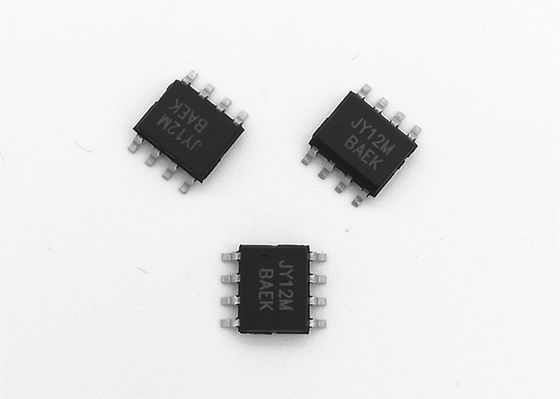

JY12M n и MOSFET канала 30V p для водителя мотора BLDC
ОБЩЕЕ ОПИСАНИЕ
JY12M транзисторы поля силы режима повышения логики канала n и p
произведите используя высокую технологию канавы плотности клеток DMOS. Эта высокая плотность
процесс особенно портняжничан для того чтобы уменьшить сопротивление на-государства. Эти приборы
особенно одетый для применения низшего напряжения как мобильный телефон и тетрадь
управление силы компьютера и другие цепи батареи использующие энергию где на стороне высокого давления
переключение, и низкие встроенные потери электропитания необходимы в очень небольшой поверхности плана
пакет держателя.
ОСОБЕННОСТИ
| Прибор | RDS (ДАЛЬШЕ) МАКС | IDMAX (25ºC) |
| N-канал | 20mΩ@VGS=10V | 8.5A |
| 32mΩ@VGS=4.5V | 7.0A | |
| P-канал | 45mΩ@VGS=-10V | -5.5A |
| 85mΩ@VGS=-4.5V | -4.1A |
●Низкая входная емкость
●Быстрая переключая скорость
ПРИМЕНЕНИЯ
●Управление силы
●Конвертер DC/DC
●Управление мотора DC
●ЖК-ТЕЛЕВИЗОР & инвертор дисплея монитора
●Инвертор CCFL
Абсолютный максимум оценок (Ta=25ºC если не указано иное)
| Параметр | Символ | Канал n | Канал p | Блок | |||
| sec 10 | Устойчивый | sec 10 | Устойчивый | ||||
| Стеките напряжение тока источника | VDSS | 30 | -30 | V | |||
| Напряжение тока источника ворот | VDSS | ±20 | ±20 | ||||
| Непрерывный Стеките настоящее |
ºC Ta=25 | ID | 8,5 | 6,5 | -7,0 | -5,3 | |
| ºC Ta=70 | 6,8 | 5,1 | -5,5 | -4,1 | |||
| Пульсированное течение стока | IDM | 30 | -30 | ||||
| Максимальная сила Диссипация |
ºC Ta=25 | PD | 1,5 | W | |||
| ºC Ta=70 | 0,95 | ||||||
| Работая соединение Температура |
TJ | -55 до 150 | ºC | ||||
| Термальное сопротивление Соединение к окружающему |
RθJA | 61 | 100 | 62 | 103 | ºC/W | |
| Термальное сопротивление Соединение, который нужно покрывать |
RθJC | 15 | 15 | ºC/W |
Электрические характеристики (Ta=25ºC если не указано иное)
| Символ | Параметр | Условия | Минута | Тип | Макс | Блок | |
| Статический | |||||||
| VGS (th) | Порог ворот Напряжение тока |
VDS =VGS, ID =250UA | N-Ch | 1,0 | 1,5 | 3,0 | V |
| VDS =VGS, ID =-250UA | P-Ch | -1,0 | -1,5 | -3,0 | |||
| IGSS | Утечка ворот Настоящий |
VDS =0V, VGS =±20V | N-Ch | ±100 | nA | ||
| P-Ch | ±100 | ||||||
| IDSS | Нул напряжений тока ворот Стеките настоящее |
VDS =30V, VGS =0V | N-Ch | 1 | uA | ||
| VDS =-30V, VGS =0V | P-Ch | -1 | |||||
| ID (ДАЛЬШЕ) | Сток На-государства Настоящий |
VDS ≥5V, VGS =10V | N-Ch | 20 | |||
| VDS ≤-5V, VGS =-10V | P-Ch | -20 | |||||
| RDS (ДАЛЬШЕ) | Сток-источник На-государство Сопротивление |
VGS =10V, ID =7.4A | N-Ch | 15 | 20 | mΩ | |
| VGS =-10V, ID =-5.2A | P-Ch | 38 | 45 | ||||
| VGS =4.5V, ID =6.0A | N-Ch | 23 | 32 | ||||
| VGS =-4.5V, ID =-4.0A | P-Ch | 65 | 85 | ||||
| VSD | Диод передний Напряжение тока |
=1.7A, VGS =0V | N-Ch | 0,8 | 1,2 | V | |
| =-1.7A, VGS =0V | P-Ch | -0,8 | -1,2 |
РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JY12M
