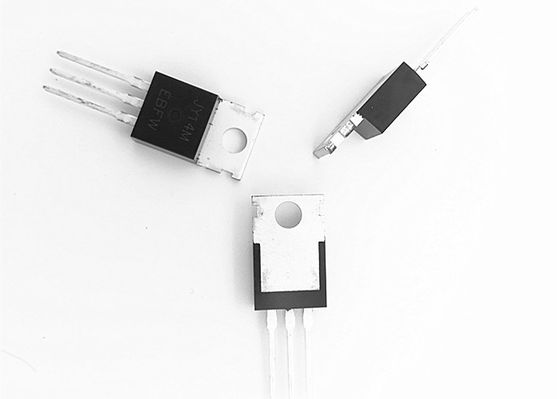

MOSFET силы режима повышения канала JY14M n для водителя мотора BLDC
ОБЩЕЕ ОПИСАНИЕ
JY14M использует самые последние методы обработки канавы достигнуть высокой клетки
плотность и уменьшает на-сопротивление с высокой повторяющийся оценкой лавины. Эти
особенности совмещают для того чтобы сделать этим дизайном весьма эффективный и надежный прибор для
польза в применении переключения силы и большое разнообразие других применений.
ОСОБЕННОСТИ
●40V/200A, RDS (ДАЛЬШЕ) =2.5MΩ@VGS=10V
●Быстрое переключение и обратное спасение тела
●Полно охарактеризовал напряжение тока и течение лавины
●Превосходный пакет для хорошего тепловыделения
ПРИМЕНЕНИЯ
●Переключая применение
●Крепко переключенные и высокочастотные цепи
●Управление силы для систем инвертора
Абсолютный максимум оценок (Tc=25ºC если не указано иное)
| Символ | Параметр | Предел | Блок | |
| VDS | Напряжение тока Сток-источника | 40 | V | |
| VGS | Напряжение тока Ворот-источника | ± 20 | V | |
| ID | Непрерывный сток Настоящий |
Tc=25ºC | 200 | |
| Tc=100ºC | 130 | |||
| IDM | Пульсированное течение стока | 720 | ||
| PD | Максимальная диссипация силы | 210 | W | |
| TJ TSTG | Работая температура соединения и хранения Ряд |
-55 до +175 | ºC | |
| RθJC | Термальное Сопротивлени-соединение, который нужно покрывать | 0,65 | ºC/W | |
| RθJA | Термальное Сопротивлени-соединение к окружающему | 62 |
Электрические характеристики (Ta=25ºC если не указано иное)
| Символ | Параметр | Условия | Минута | Тип | Макс | Блок |
| Статические характеристики | ||||||
| BVDSS | Сток-источник Пробивное напряжение |
VGS =0V, ID =250UA | 40 | V | ||
| IDSS | Нул напряжений тока ворот Стеките настоящее |
VDS =100V, VGS =0V | 1 | uA | ||
| IGSS | Утечка Ворот-тела Настоящий |
=± 20V VGS, VDS =0V | ± 100 | nA | ||
| VGS (th) | Порог ворот Напряжение тока |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
| RDS (ДАЛЬШЕ) | Сток-источник сопротивление На-государства |
VGS =10V, ID =60A | 2,5 | mΩ | ||
| gFS | Передний Transconductance |
VDS =20V, ID =60A | 100 | S |
Электрические характеристики (Ta=25ºC если не указано иное)
| Символ | Параметр | Условия | Минута | Тип | Макс | Блок |
| Характеристики диода Сток-источника | ||||||
| VSD | Диод передний Напряжение тока |
VGS =0V, ISD =100A | 1,2 | V | ||
| Trr | Обратное время восстановления | ISD =100A di/dt=100A/us |
38 | ns | ||
| Qrr | Обратная обязанность спасения | 58 | nC | |||
| Характеристики динамической чувствительности | ||||||
| RG | Сопротивление вентильного провода | VGS =0V, VDS =0V, f=1MHZ |
1,2 | Ω | ||
| Td (дальше) | Время задержки включения | VDS =20V, RG =6Ω, ID =100A, VGS =10V, |
34 | ns | ||
| Tr | Время восхода включения | 22 | ||||
| Td () | Время задержки поворота- | 48 | ||||
| Tf | Время падения поворота- | 60 | ||||
| CISS | Входная емкость | VGS =0V, VDS =20V, f=1.0MHz |
5714 | pF | ||
| COSS | Емкость выхода | 1460 | ||||
| CRSS | Обратная передача Емкость |
600 | ||||
| Qg | Полная обязанность ворот | VDS =30V, ID =100A, VGS =10V |
160 | nC | ||
| Qgs | Обязанность Ворот-источника | 32 | ||||
| Qgd | Обязанность Ворот-стока | 58 |
