Подробная информация о продукте:
|
Напряжение тока Сток-источника: | 600 в | напряжение тока Ворот-источника: | ±30V |
---|---|---|---|
Максимальная диссипация силы: | 33В | Пульсированное течение стока: | 16А |
Применение: | Освещать | Форма: | Квадрат |
Высокий свет: | mosfet силы канала n,переключатель mosfet канала n высокий бортовой,регулятор мотора mosfet силы |

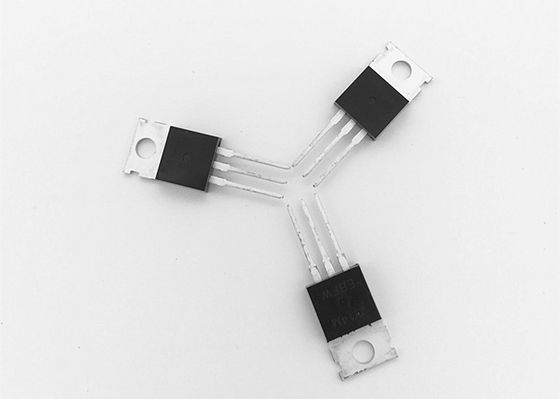

Пакет канала 600V TO220F-3 JY16M n
MOSFET силы режима повышения для водителя мотора BLDC
ОБЩЕЕ ОПИСАНИЕ
JY16M использует самые последние методы обработки канавы достигнуть высокой клетки
плотность и уменьшает на-сопротивление с высокой повторяющийся оценкой лавины. Эти
особенности совмещают для того чтобы сделать этим дизайном весьма эффективный и надежный прибор для
польза в применении переключения силы и большое разнообразие других применений.
ОСОБЕННОСТИ
●600V/4A, RDS (ДАЛЬШЕ) =2.6Ω@VGS=10V
●Быстрое переключение и обратное спасение тела
●Превосходный пакет для хорошего тепловыделения
ПРИМЕНЕНИЯ
●Освещение
●Электропитания режима переключателя высокой эффективности
Абсолютный максимум оценок (Tc=25ºC если не указано иное)
Символ | Параметр | Оценка | Блок | |
VDS | Напряжение тока Сток-источника | 600 | V | |
VGS | Напряжение тока Ворот-источника | ± 30 | V | |
ID | Непрерывный сток Настоящий |
Tc=25ºC | 4 | |
Tc=100ºC | 2,9 | |||
IDM | Пульсированное течение стока | 16 | ||
PD | Максимальная диссипация силы | 33 | W | |
TJ TSTG | Работая температура соединения и хранения Ряд |
-55 до +150 | ºC | |
RθJC | Термальное Сопротивлени-соединение, который нужно покрывать | 1,5 | ºC/W | |
RθJA | Термальное Сопротивлени-соединение к окружающему | 62 |
Электрические характеристики (Tc=25ºC если не указано иное)
Символ | Параметр | Условия | Минута | Тип | Макс | Блок |
Статические характеристики | ||||||
BVDSS | Сток-источник Пробивное напряжение |
VGS =0V, ID =250UA | 600 | V | ||
IDSS | Нул напряжений тока ворот Стеките настоящее |
VDS =600V, VGS =0V | 1 | uA | ||
IGSS | Утечка Ворот-тела Настоящий |
=± 30V VGS, VDS =0V | ± 100 | nA | ||
VGS (th) | Порог ворот Напряжение тока |
VDS = VGS, ID =250UA | 2,0 | 3,0 | 4,0 | V |
RDS (ДАЛЬШЕ) | Сток-источник сопротивление На-государства |
VGS =10V, ID =4A | 2,6 | 2,8 | Ω |
Электрические характеристики (Tc=25ºC если не указано иное)
Символ | Параметр | Условия | Минута | Тип | Макс | Блок |
Характеристики диода Сток-источника | ||||||
VSD | Диод передний Напряжение тока |
VGS =0V, ISD =2A | 1,5 | V | ||
Trr | Обратное время восстановления | ISD =4A di/dt=100A/us |
260 | ns | ||
Qrr | Обратная обязанность спасения | 1,5 | nC | |||
Характеристики динамической чувствительности | ||||||
RG | Сопротивление вентильного провода | VGS =0V, VDS =0V, f=1MHZ |
5 | Ω | ||
Td (дальше) | Время задержки включения | VDS =300V, RG =25Ω, ID =4A, VGS =10V, |
15 | ns | ||
Tr | Время восхода включения | 48 | ||||
Td () | Время задержки поворота- | 28 | ||||
Tf | Время падения поворота- | 35 | ||||
CISS | Входная емкость | VGS =0V, VDS =25V, f=1.0MHz |
528 | pF | ||
COSS | Емкость выхода | 72 | ||||
CRSS | Обратная передача Емкость |
9 | ||||
Qg | Полная обязанность ворот | VDS =480V, ID =4A, VGS =10V |
16 | nC | ||
Qgs | Обязанность Ворот-источника | 3,5 | ||||
Qgd | Обязанность Ворот-стока | 7,1 |
РУКОВОДСТВО ПОТРЕБИТЕЛЯ ЗАГРУЗКИ JY16M
